项目背景需求：1.概述
1.1目的：新建固体制剂车间，为加强人员和环境防护，在人流出口处增加一个水淋室，以减少细胞毒性物料扩散。
1.2介绍：人员进入水淋室，水淋室自动感应喷淋水雾，润湿工作服上粘附的粉尘，避免脱衣过程引起物料飞扬对人员和环境的影响。
2.设备供应商能力的要求
设备供应商应为专业制造不锈钢产品厂家，有较成熟的制作风淋室经验。
3.设备的技术要求
3.1材质要求：主体采用304不锈钢。
3.2表面处理：经机械抛光处理，目测不得出现明显凹凸不平和加工机械痕迹。
3.3尺寸：房间尺寸为2000mm（有门）*1600mm和1800mm（有门）*1800mm，水淋室应和此房间相适应，水淋室高度为2200mm。
3.4采用压缩空气为动力源；水淋室配洁净照明灯，使照度达到400勒克斯。
3.5配1个小型约50L的水箱，水箱和控制部件位于水淋室的左侧或右侧，留有检修和定期加水通道。
3.6自动感应喷雾，人进入水淋室门关闭后自动喷淋水雾，人离开水淋室后自动停止。
4.技术资料及图纸
提供产品合格证和使用说明书；提供304不锈钢材料的材质证明。
5.工厂验收及现场安装测试要求
设备进厂后由供应商派人到工厂和我方一起按合同条款开箱验收，验收合格后供应商负责现场安装调试，调试好后我方测试验收。
6.售后服务
6.1维修的及时性
有较完善的售后服务体系，应在接到报修电话后48小时内派人员到达现场并解决问题。
6.2质量负责期限
保修期为1年，在保修期内若设备出现故障，如是供应商的原因应免费维修。

净化工作原理

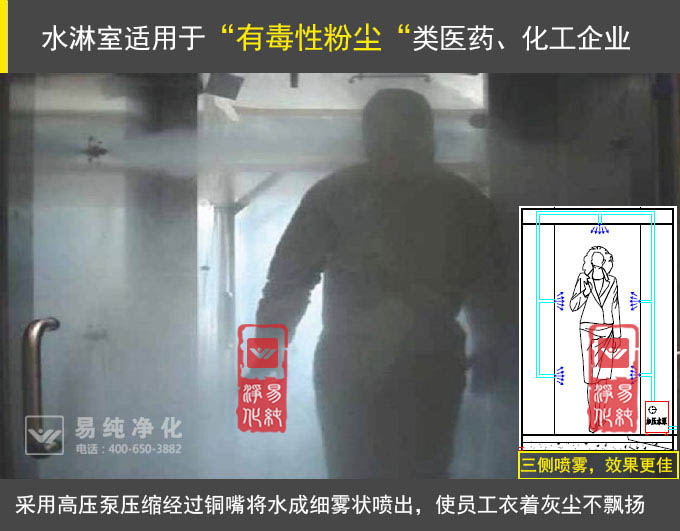

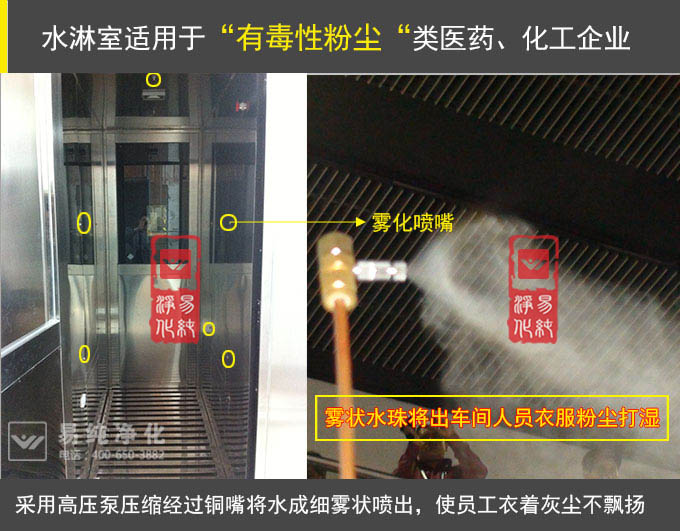

喷淋水淋室内的雾化装置会形成低紊流的湿雾，能把污染工作服的原料药粉尘微颗粒包覆，不断凝聚成大的物料颗粒。

大颗粒物料周围的高速空气流(≥25m/s)会阻止尘粒接触液滴，而微颗粒的小雾滴很容易使微粉尘颗粒凝聚。

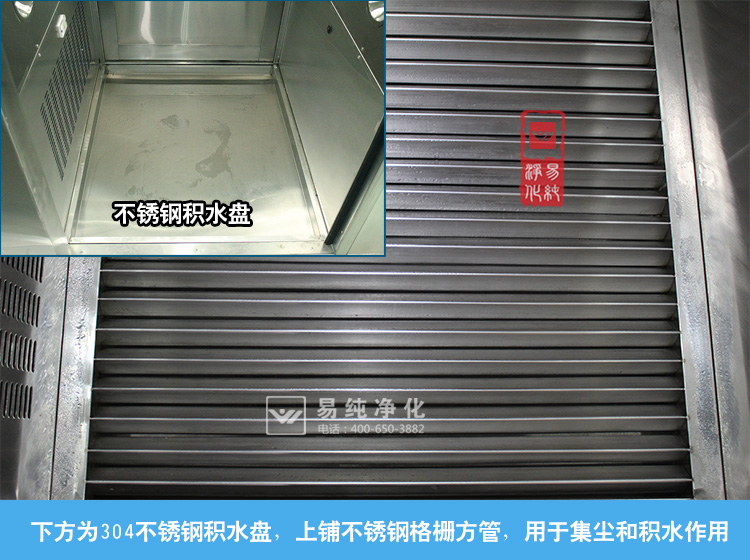

大颗粒的物料经高速气流(≥25m/s)吹落沉淀于过滤器表面或赃物收集盘内。

为实现此目的最好产生5~10um 的液滴并迅速达到空气饱和。润湿所有表面并在衣物上形成水珠。随着时间的延长水珠慢慢增大直至从衣物上轻轻滚下。

净化工作原理

净化工作原理
喷淋室内的雾化装置会形成低紊流的湿雾，能把污染工作服的原料药粉尘微颗粒包覆，不断
凝聚成大的物料颗粒。
大颗粒物料周围的高速空气流(≥25m/s)会阻止尘粒接触液滴，而微颗粒的小雾滴很容易使微
粉尘颗粒凝聚。
大颗粒的物料经高速气流(≥25m/s)吹落沉淀于过滤器表面或赃物收集盘内。
为实现此目的最好产生5~10um 的液滴并迅速达到空气饱和。润湿所有表面并在衣物上形成水
珠。随着时间的延长水珠慢慢增大直至从衣物上轻轻滚下。

1.概述
1.1目的：新建固体制剂车间，为加强人员和环境防护，在人流出口处增加一个水淋室，以减少细胞毒性物料扩散。
1.2介绍：人员进入水淋室，水淋室自动感应喷淋水雾，润湿工作服上粘附的粉尘，避免脱衣过程引起物料飞扬对人员和环境的影响。
2.设备供应商能力的要求
设备供应商应为专业制造不锈钢产品厂家，有较成熟的制作风淋室经验。
3.设备的技术要求
3.1材质要求：主体采用304不锈钢。
3.2表面处理：经机械抛光处理，目测不得出现明显凹凸不平和加工机械痕迹。
3.3尺寸：房间尺寸为2000mm（有门）*1600mm和1800mm（有门）*1800mm，水淋室应和此房间相适应，水淋室高度为2200mm。
3.4采用压缩空气为动力源；水淋室配洁净照明灯，使照度达到400勒克斯。
3.5配1个小型约50L的水箱，水箱和控制部件位于水淋室的左侧或右侧，留有检修和定期加水通道。
3.6自动感应喷雾，人进入水淋室门关闭后自动喷淋水雾，人离开水淋室后自动停止。
4.技术资料及图纸
提供产品合格证和使用说明书；提供304不锈钢材料的材质证明。
5.工厂验收及现场安装测试要求
设备进厂后由供应商派人到工厂和我方一起按合同条款开箱验收，验收合格后供应商负责现场安装调试，调试好后我方测试验收。


净化工作原理

喷淋室内的雾化装置会形成低紊流的湿雾，能把污染工作服的原料药粉尘微颗粒包覆，不断凝聚成大的物料颗粒。
大颗粒物料周围的高速空气流(≥25m/s)会阻止尘粒接触液滴，而微颗粒的小雾滴很容易使微粉尘颗粒凝聚。
大颗粒的物料经高速气流(≥25m/s)吹落沉淀于过滤器表面或赃物收集盘内。
为实现此目的最好产生5~10um 的液滴并迅速达到空气饱和。润湿所有表面并在衣物上形成水珠。随着时间的延长水珠慢慢增大直至从衣物上轻轻滚下。

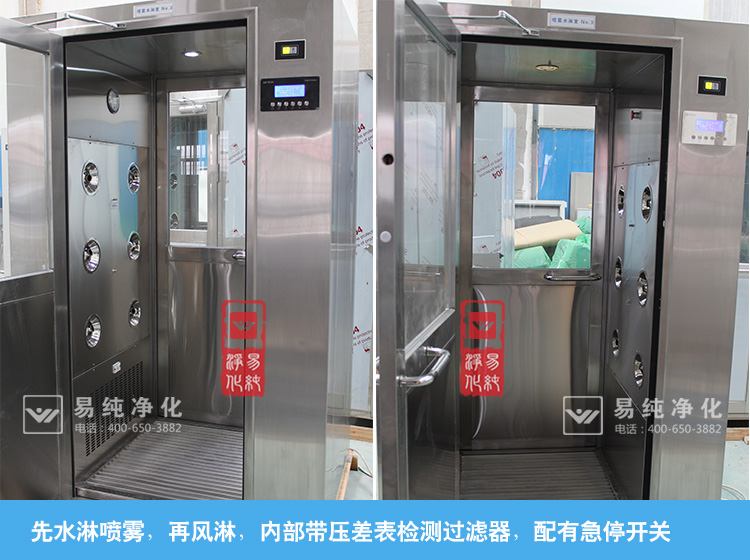

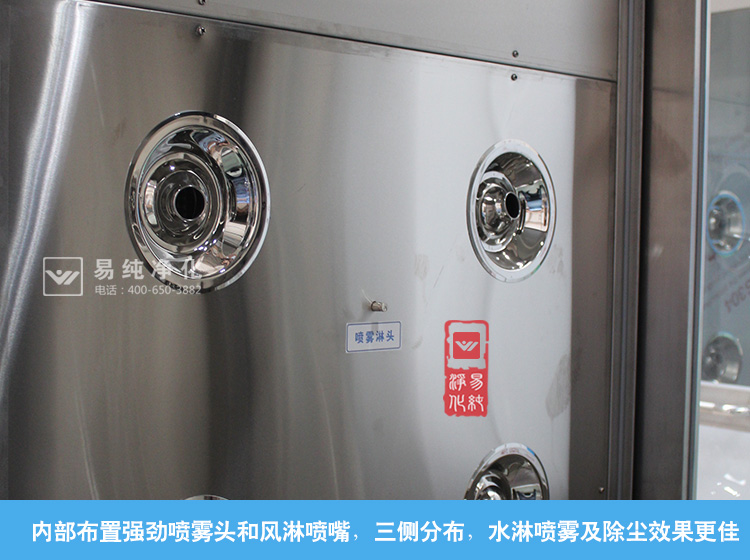

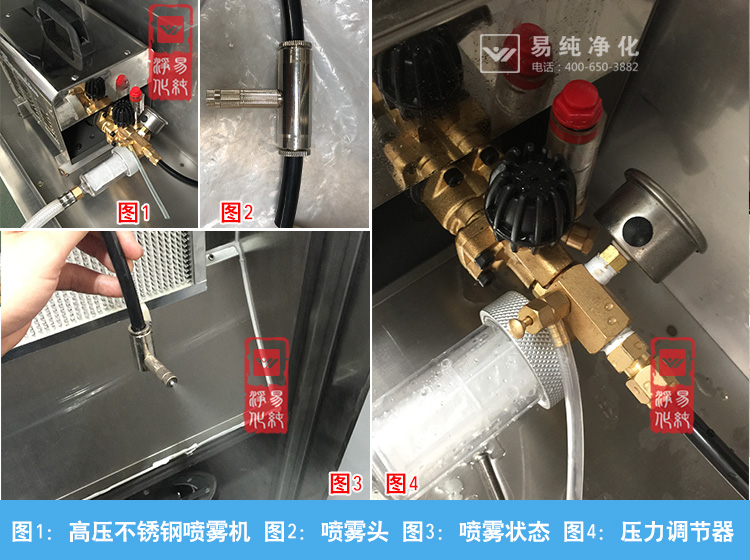

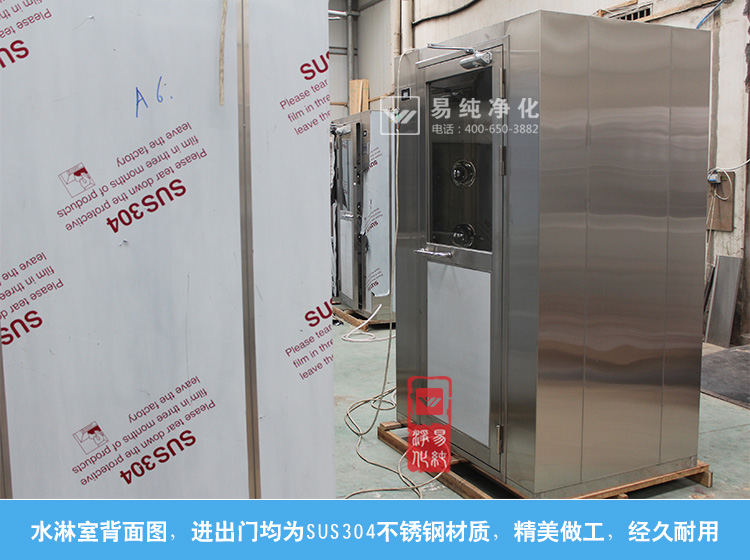

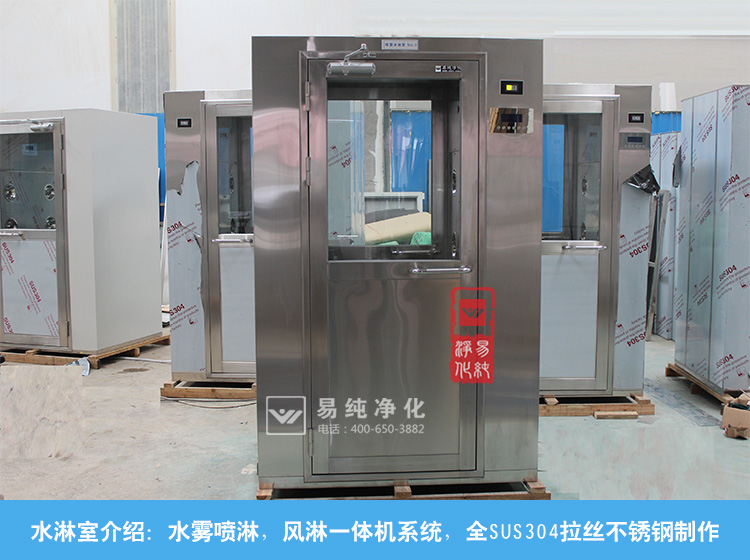

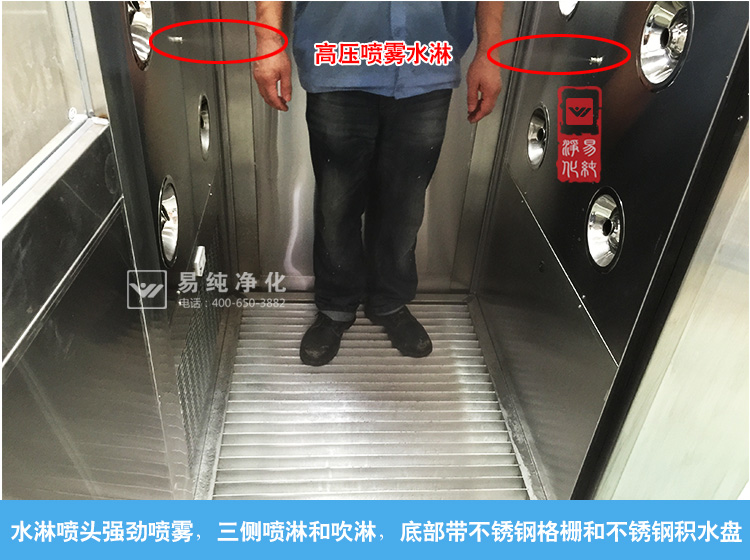

喷雾水淋室、风淋室一体机实拍图例展示：

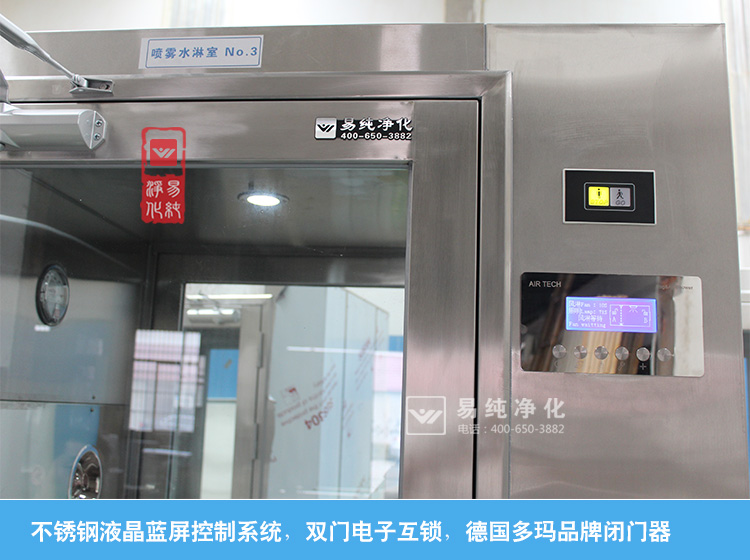

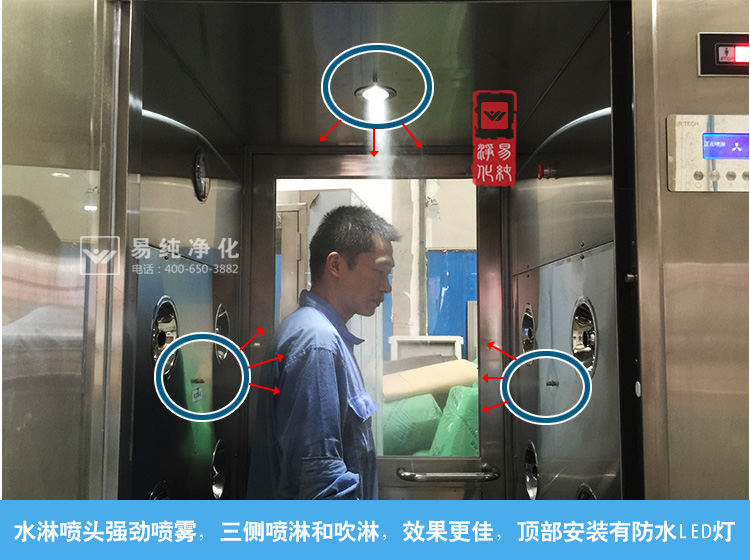

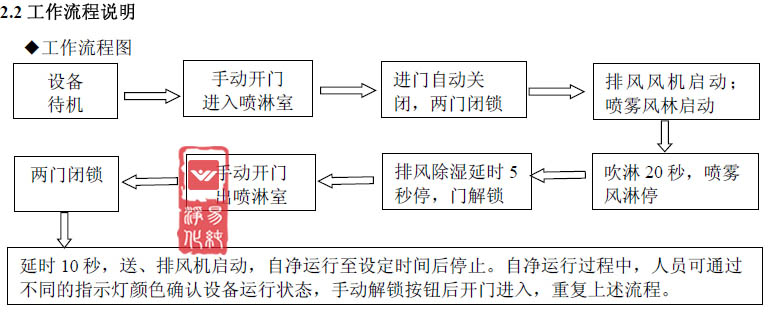

 水淋风淋一体机工作流程：1、人员进入，感应启动喷雾水淋，时间可调；2、水淋吹完进入等待缓冲时间，时间可调味；3、缓冲时间到后开始启动风淋，风淋时间可调；在水淋和喷淋过程中，双门全程联锁无法打开，保证人员进行强制吹淋。同时为防止突发情况发生下人员紧急逃生，水淋机内部设置了急停按钮，可用于人员紧急逃生之用。
